철도를 이용하다 보면 하나였던 선로가 두 갈래로 나뉘거나 서로 다른 선로가 하나로 합쳐지는 모습을 볼 수 있다. 자동차처럼 운전자가 핸들을 돌릴 수도 없는 열차는 어떻게 원하는 선로를 선택해서 이동할까?
그 핵심에 있는 철도 시설이 바로 철도 분기기(Turnout)다. 분기기는 열차나 철도차량을 한 궤도에서 다른 궤도로 이동시키기 위해 설치하는 장치다. 철도산업정보센터는 분기기를 포인트부, 리드부, 크로싱부로 구성되는 설비로 설명하고 있다.
이번 글에서는 철도 분기기가 무엇인지, 어떤 구조로 이루어져 있으며 열차의 진행 방향을 어떻게 바꾸는지 쉽게 알아본다.
철도 분기기란 무엇인가?

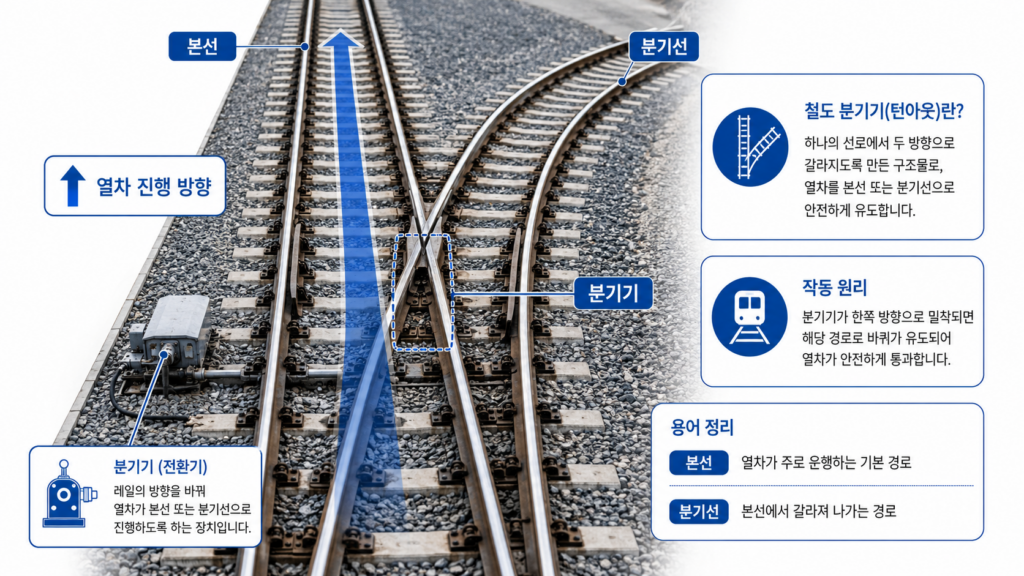

철도 분기기는 한 선로에서 다른 선로로 열차의 진로를 변경할 수 있도록 만든 궤도 설비다.
예를 들어 하나의 본선에서 옆 선로로 열차를 보내거나, 역에서 열차가 서로 다른 승강장으로 들어가도록 하거나, 차량기지에서 원하는 선로로 차량을 이동시킬 때 분기기가 필요하다.
중요한 점은 열차가 스스로 방향을 결정하는 것이 아니라는 것이다. 분기기가 먼저 열차가 지나갈 철길의 방향을 만들어주고, 열차의 바퀴가 그 레일을 따라 이동하는 구조다. 철도산업정보센터 역시 차량이 포인트부에서 방향을 바꾼 뒤 곡선 형태의 리드부를 지나 크로싱부를 통과하며 완전히 다른 선로로 분기된다고 설명한다.
즉 분기기는 철도에서 일종의 ‘길 선택 장치’라고 이해할 수 있다.
철도 분기기의 핵심 구조는 세 부분이다

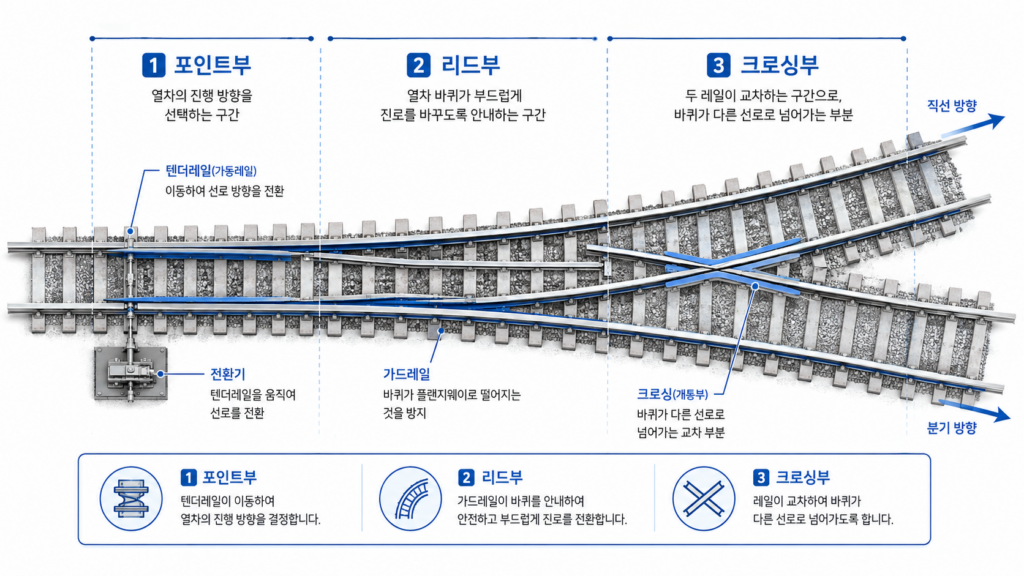

일반적인 철도 분기기는 크게 포인트부(Point), 리드부(Lead), 크로싱부(Crossing)로 구성된다. 국가철도공단이 소개하는 고속분기기 역시 포인트부·리드부·크로싱부를 주요 구성부분으로 제시하고 있다.
세 부분은 각각 다른 역할을 한다.
포인트부는 열차가 어느 방향으로 갈지를 결정하는 부분이다. 여기에는 움직일 수 있는 레일이 있어 원하는 진로에 맞게 레일 위치를 변경한다.
리드부는 포인트부에서 결정된 방향을 따라 열차를 새로운 선로 쪽으로 자연스럽게 유도하는 구간이다.
마지막 크로싱부는 두 방향의 레일이 서로 교차하는 부분이다. 열차의 좌우 바퀴가 이 구간을 지나면서 기존 선로와 분리되어 새로운 선로로 완전히 진입하게 된다.
따라서 분기기는 단순히 움직이는 레일 하나가 아니라 진로 선택 → 방향 유도 → 선로 분리가 연속적으로 이루어지는 하나의 궤도 시스템이다.
포인트부는 어떻게 열차의 방향을 바꿀까?
철도 분기기의 작동을 이해하려면 포인트부를 먼저 살펴봐야 한다.

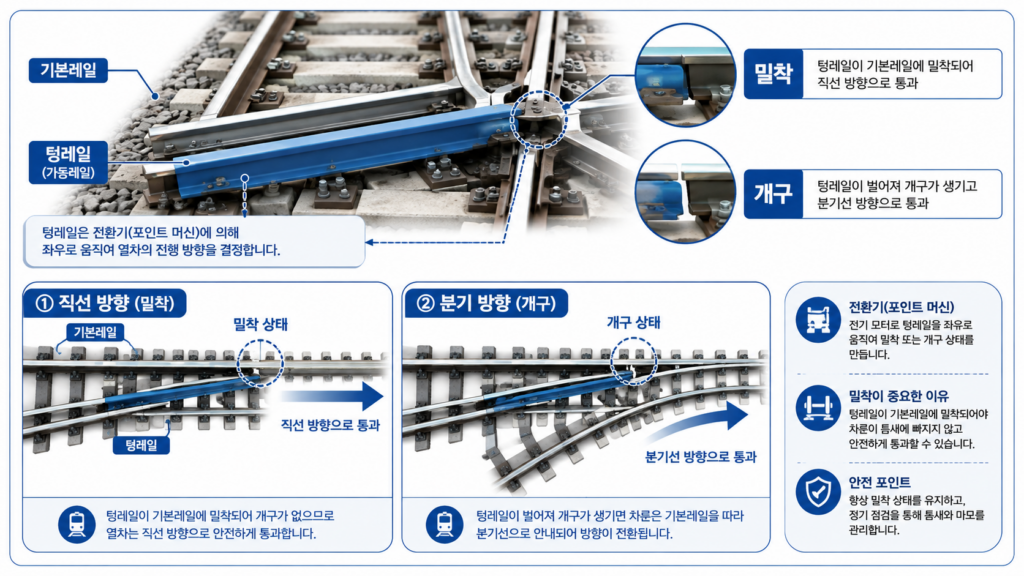

포인트부에는 기본이 되는 레일과 움직일 수 있는 텅레일(Tongue Rail)이 있다. 텅레일이 한쪽 레일에 밀착하면 열차 바퀴가 그 방향의 레일을 따라가도록 진로가 형성된다. 반대 방향으로 진로를 바꾸려면 텅레일의 위치도 반대로 변경된다.
이때 레일을 직접 움직이는 장치가 선로전환기다.
국가철도공단은 선로전환기를 “하나의 선로에서 다른 선로로 분기하기 위해 설치된 분기기의 방향을 변화시키는 장치”로 설명하며 전철기라고도 부른다.
따라서 분기기와 선로전환기는 완전히 같은 의미가 아니다.
분기기는 열차의 진로를 바꾸는 궤도 구조 전체를 의미하고, 선로전환기는 그 분기기의 움직이는 부분을 실제로 전환하는 장치라고 이해하면 쉽다.
선로전환기는 레일만 움직이면 끝일까?
그렇지 않다.
열차가 분기기를 통과하는 순간 레일의 위치가 잘못되거나 움직인다면 매우 위험할 수 있다. 그래서 철도에서는 원하는 방향으로 레일을 이동시키는 것뿐 아니라 정확한 위치에 유지하고 고정하는 기능도 중요하다.
실제 국가철도공단의 고속분기기 기술에서도 포인트부와 노즈부에 별도의 쇄정장치가 사용된다. 쇄정은 쉽게 말해 전환된 분기기가 열차 운행 중 임의로 움직이지 않도록 정해진 위치에 고정하는 과정이다.
선로전환기의 상태는 신호 시스템과도 밀접하게 연계된다. 국가철도공단의 최신 신호제어설비 계획에서도 선로 형태와 열차 운행 방향, 분기기 제한속도 등을 신호제어 설계에 반영하도록 하고 있다.
결국 안전한 진로 변경을 위해서는 분기기의 기계적인 움직임과 철도 신호·제어 시스템이 함께 작동해야 한다.
정위와 반위는 무엇을 의미할까?
철도 분기기를 알아보다 보면 정위와 반위라는 용어도 자주 등장한다.
정위는 선로전환기가 평상시에 기본적으로 개통하도록 정해놓은 방향을 의미하고, 반위는 그 반대 방향을 말한다.
국가철도공단은 본선과 측선이 만나는 경우 일반적으로 본선 방향을 정위로 정하는 등 선로의 중요도와 운행 조건에 따라 정·반위를 결정한다고 설명한다.
따라서 정위가 반드시 ‘직진’, 반위가 반드시 ‘곡선 방향’이라는 뜻은 아니다. 철도 운영상 기본으로 설정한 방향이 무엇인지에 따라 결정되는 개념이다.

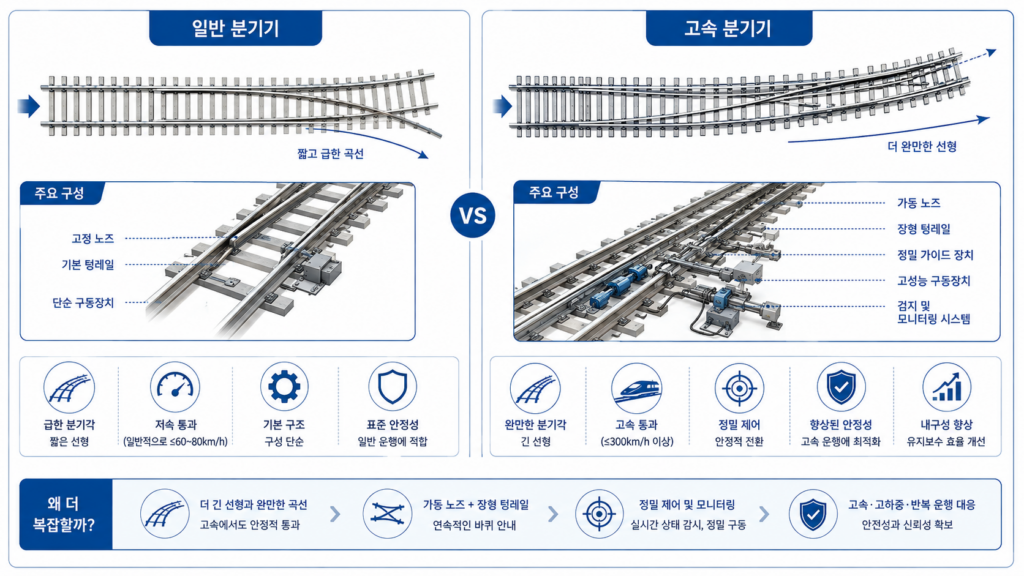

고속철도 분기기는 왜 더 복잡할까?
열차 속도가 높아질수록 분기기를 통과할 때 발생하는 충격과 진동을 줄이고 안정적인 선형을 유지하는 것이 더욱 중요해진다.
국가철도공단은 콘크리트궤도용 고속분기기에 대해 기존 자갈궤도용 분기기보다 내구성과 선형 유지기능을 높이고, 열차 주행 안정성과 승차감 향상을 목표로 개발했다고 설명한다. 고속분기기에는 포인트부뿐 아니라 크로싱부와 노즈부 쇄정장치 등 다양한 기술이 적용된다.
또한 분기기를 통과할 수 있는 속도 역시 노선과 분기기 형식에 따라 고려해야 할 중요한 설계 조건이다. 현재 국가철도공단 신호제어설비 계획에서도 분기기 제한속도를 열차 운행과 신호제어 계획에 반영하도록 하고 있다.
따라서 고속열차가 다른 선로로 이동하는 과정은 단순히 레일 하나를 옆으로 움직이는 문제가 아니라 정밀한 궤도 구조와 제어기술이 함께 필요한 과정이다.

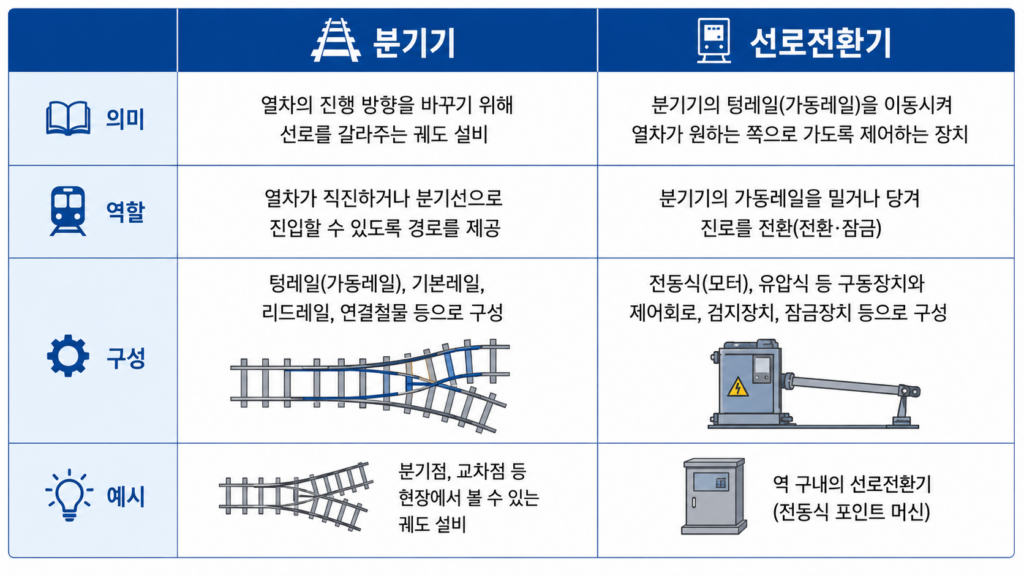

분기기와 선로전환기의 차이
두 용어는 비슷해 보이지만 구분해두면 철도 시설을 이해하기 훨씬 쉽다.
국가철도공단도 선로전환기를 분기기의 방향을 변화시키는 장치로 별도로 정의하고 있다.
철도 분기기는 열차의 길을 만드는 핵심 시설
열차에는 자동차처럼 원하는 방향으로 앞바퀴를 돌리는 조향장치가 없다. 대신 철도가 분기기를 이용해 열차가 지나갈 레일 자체의 경로를 미리 만들어준다.
포인트부에서 진로가 결정되고, 리드부를 따라 열차가 새로운 방향으로 이동한 뒤, 크로싱부를 통과하면서 다른 선로로 완전히 진입한다. 그리고 선로전환기와 쇄정장치, 신호제어 시스템이 이러한 과정이 안전하게 이루어질 수 있도록 지원한다.
평소에는 그저 여러 개의 레일이 복잡하게 얽혀 있는 것처럼 보이지만, 분기기에는 열차의 방향을 결정하고 서로 다른 선로를 하나의 철도망으로 연결하는 정교한 기술이 담겨 있다.
다음에 기차역이나 철도 선로에서 레일이 두 갈래로 나뉘는 모습을 보게 된다면 자세히 살펴보자. 움직이는 포인트부터 곡선 형태의 리드부, 레일이 교차하는 크로싱부까지 확인한다면 철도 분기기가 어떻게 열차의 길을 만들어주는지 조금 더 선명하게 이해할 수 있을 것이다.
