철길을 자세히 살펴보면 레일 아래에 일정한 간격으로 놓인 철도 침목을 볼 수 있다. 침목은 두 레일을 일정한 위치에 고정하고 열차에서 전달되는 하중을 아래쪽 도상으로 분산하는 철도 궤도의 핵심 구성요소다.
그런데 모든 철도의 침목이 똑같이 생긴 것은 아니다. 오래된 철길에서는 나무로 만든 목침목을 볼 수 있는 반면, 오늘날 많은 철도에서는 회색빛의 콘크리트 침목이 사용되고 있다. 국가철도공단도 주요 궤도재료 가운데 침목을 목침목, PC침목, RC침목 등으로 구분해 소개하고 있다.
그렇다면 철도는 왜 나무 침목에서 콘크리트 침목으로 변화했을까? 목침목과 콘크리트 침목의 특징과 차이를 살펴보자.
목침목이란 무엇인가?
목침목(Wooden Sleeper)은 말 그대로 목재를 이용해 만든 철도 침목이다.
철도 초기부터 오랫동안 사용된 전통적인 침목으로, 목재 특유의 탄성과 비교적 쉬운 가공성이 장점이다. 선로를 설치하거나 레일 체결장치를 고정하는 과정에서도 현장 상황에 맞춰 가공하기 편리하다는 특징이 있다.
또한 목재 자체가 일정한 탄성을 가지고 있기 때문에 열차가 통과하면서 발생하는 충격과 진동을 흡수하는 데 유리하다.
하지만 목침목에는 분명한 한계도 있다.
나무라는 재료의 특성상 시간이 지나면 수분과 외부 환경의 영향을 받을 수 있고, 반복되는 열차 하중에 의해 손상되거나 성능이 저하될 가능성도 있다. 따라서 장기간 안정적인 선로 상태를 유지하려면 침목 상태를 지속적으로 확인하고 필요할 경우 교체해야 한다.
그렇다고 목침목이 철도에서 완전히 사라진 것은 아니다. 국가철도공단의 공개 궤도설계 자료에서도 PC침목을 기본으로 하면서 조건과 경제성 등에 따라 목침목을 사용할 수 있도록 한 사례를 확인할 수 있다.
콘크리트 침목이란 무엇인가?
오늘날 철도에서 흔히 볼 수 있는 회색 침목은 대부분 콘크리트 침목이다.
그중 대표적인 것이 PC침목(Prestressed Concrete Sleeper)이다. PC는 ‘Prestressed Concrete’, 즉 프리스트레스트 콘크리트를 의미한다.
콘크리트는 압축력을 견디는 데 유리하지만 인장력에는 상대적으로 취약하다. PC침목은 이러한 특성을 보완하기 위해 내부의 강재에 미리 긴장력을 가한 상태로 제작한다. 이를 통해 열차가 반복해서 지나가면서 발생시키는 하중에 효과적으로 대응할 수 있도록 한다.
국가철도공단의 주요 궤도재료에도 PC침목과 RC침목이 목침목과 별도의 침목 종류로 구분되어 있다.

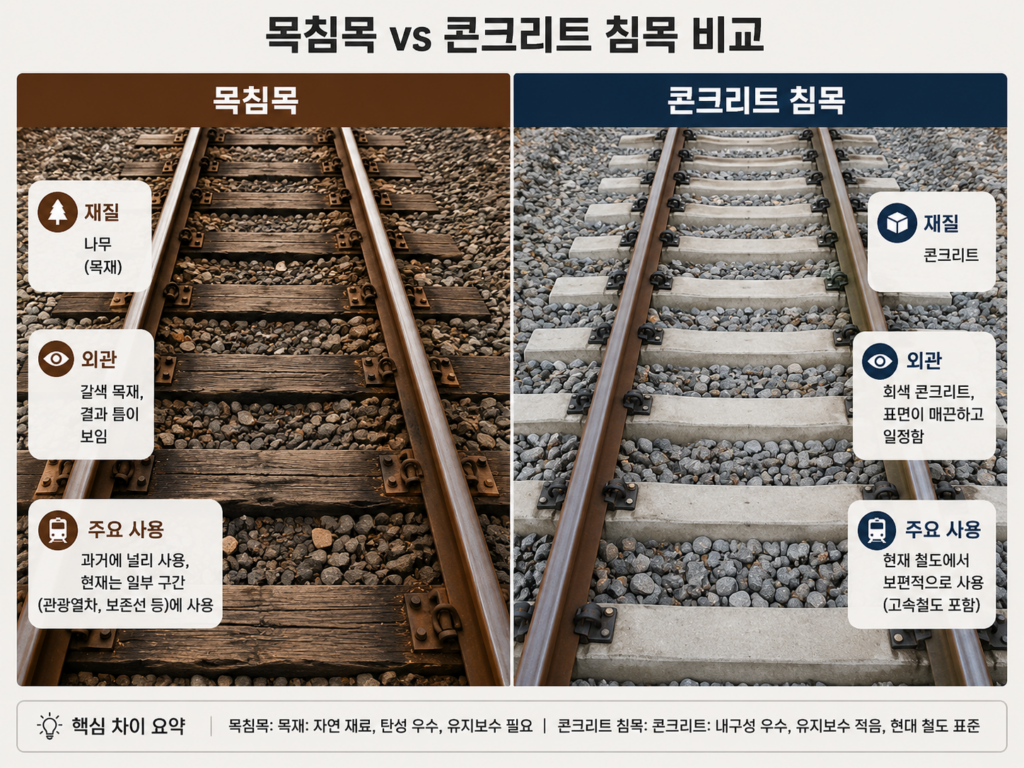

목침목과 콘크리트 침목의 가장 큰 차이는?
두 침목의 가장 눈에 띄는 차이는 재료와 그에 따른 성능 특성이다.
목침목은 상대적으로 가볍고 가공하기 편하며 목재가 가진 탄성을 활용할 수 있다. 반면 콘크리트 침목은 무게가 크고 단단하기 때문에 궤도를 안정적으로 유지하는 데 유리하다.
특히 열차가 고속화되고 차량의 하중과 운행 빈도가 증가하면서 침목에도 높은 구조적 안정성과 내구성이 요구된다. 이러한 철도 환경의 변화와 함께 PC침목과 같은 콘크리트 계열 침목의 활용 범위가 넓어졌다.
국가철도공단의 철도건설 자료에서도 현재 주요 궤도재료로 목침목과 함께 PC침목 및 RC침목을 제시하고 있으며, 자갈궤도뿐만 아니라 다양한 콘크리트궤도 구조에도 침목과 체결장치가 중요한 요소로 사용되고 있다.
콘크리트 침목도 모두 같은 것은 아니다
‘콘크리트 침목’이라고 해서 모두 하나의 구조를 사용하는 것은 아니다.

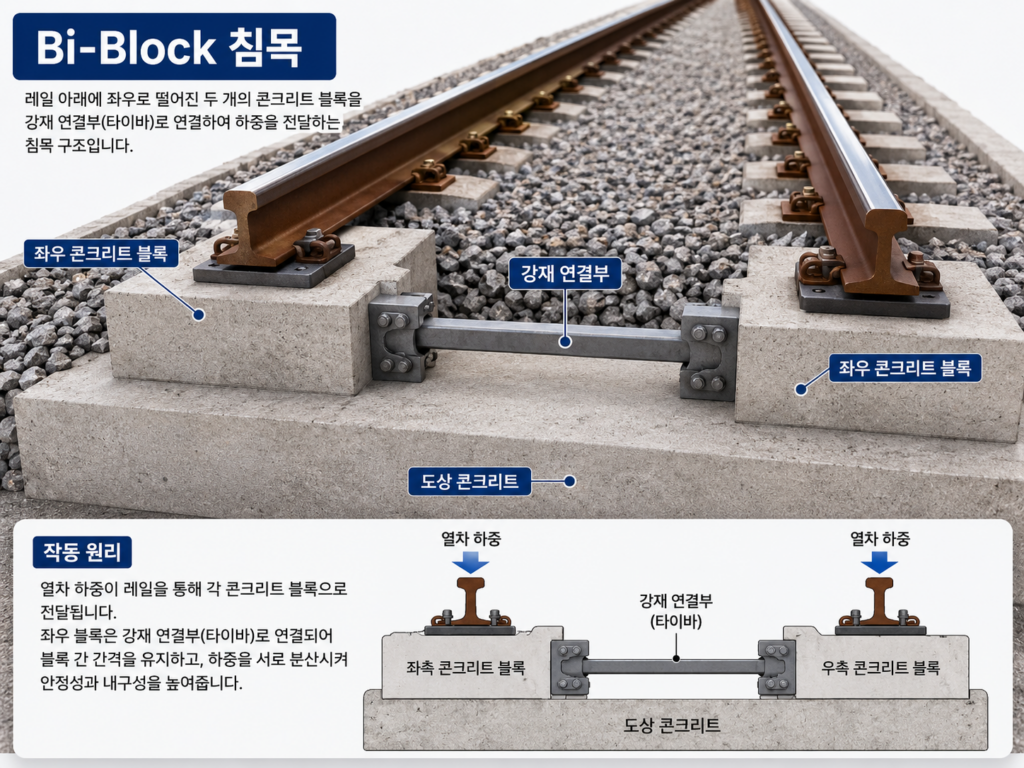

대표적인 PC침목 외에도 궤도 시스템에 따라 서로 다른 형태의 침목이 사용된다. 예를 들어 Bi-Block 침목은 하나의 긴 콘크리트 침목 대신 좌우의 콘크리트 블록을 구조적으로 연결한 형태다.
국가철도공단은 콘크리트궤도용 Bi-Block 침목에 대해 별도의 철도용품 규격과 생산설비 심사 기준을 운영해 왔다.
Rheda 2000과 같은 콘크리트궤도에서는 Bi-Block 침목과 도상콘크리트를 구조적으로 결합해 높은 안정성을 확보하는 방식도 활용된다.
즉 침목은 단순히 ‘나무냐 콘크리트냐’로만 나뉘는 것이 아니라, 설치되는 궤도 구조와 운행 조건에 맞춰 더욱 세분화되고 있다.
나무와 콘크리트 이외의 침목도 있다
철도 침목의 재료는 계속 발전하고 있다.
대표적인 예가 합성수지침목이다. 국가철도공단은 합성수지침목에 대해서도 별도의 철도용품 표준규격을 제정하고 있다.
이는 철도 침목이 하나의 재료에 고정된 시설물이 아니라는 것을 보여준다. 철도는 설치되는 장소와 요구되는 성능, 유지관리 조건 등을 고려해 여러 종류의 침목을 선택할 수 있다.
따라서 앞으로 철길에서 나무도 아니고 일반적인 콘크리트 침목과도 다른 형태의 침목을 발견한다면, 특정한 철도 환경에 맞춰 선택된 침목일 가능성이 있다.
철도 침목은 왜 계속 발전하는가?
침목의 기본적인 역할은 과거와 크게 달라지지 않았다.
레일을 지지하고, 두 레일의 위치를 유지하며, 열차 하중을 하부 궤도구조로 전달하는 것이다.
그러나 철도의 운행 환경은 계속 변화해왔다. 열차의 속도와 운행 횟수, 차량 하중뿐 아니라 유지관리 효율과 궤도 안정성에 대한 요구 역시 높아졌다.
그 과정에서 전통적인 목침목에서 PC침목을 비롯한 콘크리트 침목으로 사용 범위가 확대됐고, 콘크리트궤도용 Bi-Block 침목이나 합성수지침목처럼 특정한 목적에 맞춘 새로운 형태도 등장했다. 국가철도공단의 현재 궤도 소개에서도 목침목·PC침목·RC침목이 각각 주요 궤도재료로 제시되고 있다.
결국 목침목과 콘크리트 침목의 차이는 단순히 ‘나무와 콘크리트의 차이’만을 의미하지 않는다.
철도가 더 빠르고 안정적으로 운행되면서 궤도에 요구되는 성능도 함께 변화했고, 침목 역시 그 변화에 맞춰 발전해온 것이다.
다음에 철길을 보게 된다면 레일 아래의 침목이 어떤 재료로 만들어졌는지 한번 살펴보자. 평범해 보이는 침목 하나에서도 철도 궤도 기술이 어떻게 변화하고 발전해왔는지 확인할 수 있다.
